衣柜结构与设计标准

枫叶情

一、整体衣柜柜体结构：
（1）侧板
（2）顶、底板
（3）层板
（4）转角柜立撑
（5）脚线
（6）背板
（7）格子架
（8）裤架
（9）独立抽屉柜
（10）穿衣镜
（11）拉篮
详见下图：

转角衣柜图

二、衣柜产品（模块）的结构分类：:
柜体名称        识别码        柜体名称              识别码
叠放柜           YA             圆弧柜                    OF
叠放挂衣柜     YB            顶柜                        DG
挂衣柜             YC       YL380框架柜               LA
叠放储物柜      YD        YL680框架柜               LB
挂衣储物柜      YE             豪华书柜                SA
叠储挂衣柜        YF          转角书柜                    SB
可变柜体          KB               电脑书台              SD
转角柜              ZG              电视柜          　   DS

注：叠放柜、叠放挂衣柜、挂衣柜、叠放储物柜、挂衣储物柜、叠储挂衣柜、可变柜体统一称为直型柜（圆方软件生成柜体用此编号）
   1）叠放柜YA：主要是叠放毛巾，衣服，放其它东西的柜子，主要是层板结构。
请看图例：

格子

2）叠放挂衣柜YB：主要是叠放毛巾或衣服，挂衣服，裤子,放其它东西的柜子，上面是层板
下面是挂衣杆结构。请看图例：

正视图

3）挂衣柜YC：主要是挂衣服，裤子，放其它东西的柜子；
上(下)都是挂衣杆结构。请看图例：

顶视图

4）叠放储物柜YD：主要是叠放毛巾或衣服，带抽屉或功能配件储放物品的柜子，上面是层板，下面是抽屉或拉蓝，格子架。请看图例：

储物柜

5）挂衣储物柜YE：主要是挂衣服，裤子带抽屉或功能配件储放物品的柜子，上面是挂衣杆，下面是抽屉或拉蓝，格子架。请看图例：




6）叠储挂衣柜YF：主要是挂衣服，裤子带抽屉或功能配件储放物品的柜子，上面是层板，下面挂衣杆，再下面是抽屉或拉蓝。请看图例：

叠储挂衣柜

7）可变柜体YG：主要是指深度，高度标准；只有宽度从801—1200mm可变称为可变柜体。
请看图例：

可变柜体

8）柜体的层板间距：柜子的层板间距分为两种317mm与367mm。一般情况下317mm为正常间距，如果在设计时挂衣间距不够，也可以用367mm为间距标准。请看图例：

层板间距标准

枫叶情

三、衣柜产品结构知识：
1、直型柜的结构知识
1）板式衣柜的组合是侧板包顶（底）板，侧板与顶（底）板的连接是用三合一和木梢连接的。衣柜前后都有脚线，脚线高度为70mm。
2）衣柜要做趟门，如果没有顶柜，需在顶板上面加一块18mm厚的180mm宽的上垫板，用来装趟门的上导轨，另外在下面还要加一块18mm厚的110mm宽的下垫板装趟门的下导轨。
3）对于衣柜衣帽间侧板，顶（底）板为490mm深的柜子，背板包槽15mm，槽宽6*6mm深。层板深度为475mm。对于侧板，顶（底）板为550mm深的柜子，背板包槽15mm，槽宽6*6mm深。层板深度为485mm。
     请看示意图：

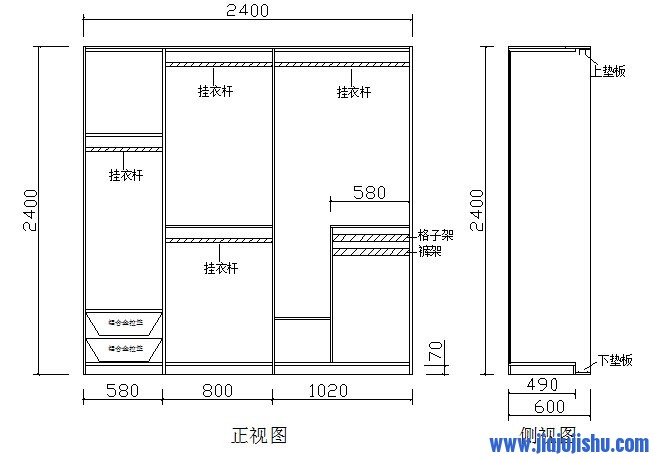

趟门衣柜三视图

2、顶柜的结构知识
1）衣柜要做趟门带顶柜，上导轨直接装在顶柜的底板上；不过在下面还是要加一块18mm厚的110mm宽的下垫板装趟门的下导轨。
2）顶柜做平开门总深度是600mm，侧板是580mm深，背板包槽15mm，槽宽6*6mm深。如有中侧板是565mm。
  请看示意图：

顶柜做平开门总深度示意图

3、转角柜的结构知识
1）转角柜由于结构比较特殊，要单独设计成一个独立的柜子，左右两边不能与邻柜共用侧板，在背后转角位置需做两块120mm宽的立板，用于加固和安装背板。
2）转角柜的层板是一整块板，然后经过加工切L型而成的，脚条为70mm高度，柜子结构要注意的是背后的两块120mm宽的立板。
3）转角柜一般情况下只适合做衣帽间，如果要做趟门或是平开门请先咨询衣柜开发部的相关人员。（公司建议转角柜不做趟门或是平开门）
  请看示意图：

转角柜的结构知识

4、圆弧柜的结构知识
1）圆弧柜是一个独立的柜子，不能与邻柜共用侧板，如果是490*490mm的柜子。侧板是490mm，那背板就是472mm。
2）圆弧柜的脚线是一个整体，70mm（H）。
请看示意图：

圆弧柜的结构

5、YL680框架柜结构知识
1）框架柜是由立柱、弯管、脚座、层板连接件、层板、推柜、挂衣杆组合而成的。
2）层板厚度为25mm，宽度为6（标准递增为100mm）。
3）推柜放置在框架衣柜的下方，装有滑轮，可以任意移动。推柜的顶板为25mm，为了方便拉进（出）推柜的尺寸一般比层板尺寸小10mm，高度根据抽屉的个数来发生变化。（正常为800*520*630（H）三抽）
请看示意图：

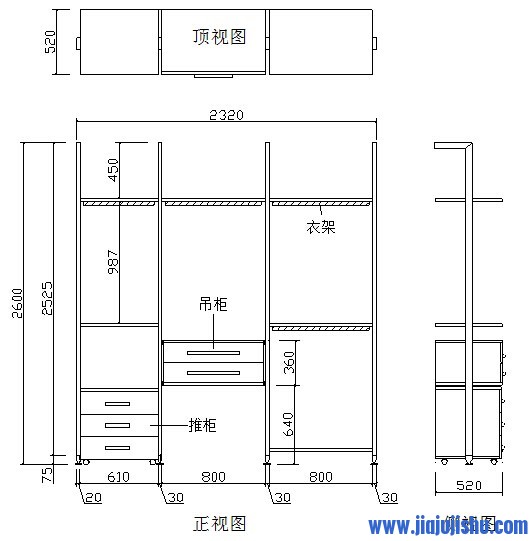

框架柜结构知识

枫叶情

6、YL380框架柜结构知识
1）框架柜是由立柱、弯管、脚座、层板连接件、层板、推柜、挂衣杆、玻璃层板托、玻璃层板组合而成的。
2）层板厚度为25mm，宽度为500-1000mm（标准递增为100mm）。
3）推柜放置在框架衣柜的下方，装有滑轮，可以任意移动。推柜的顶板为25mm，为了方便拉进（出）推柜的尺寸一般比层板尺寸小10mm，高度根据抽屉的个数来发生变化。（正常为800*505*630（H）三抽）

推拉衣柜

7、豪华书柜结构知识
1）豪华书柜由白橡+黑漆抽屉组成，脚线40mm高，侧板深度380mm，只有黑漆的抽屉柜有背板，其它没有背板。背板包槽15mm，槽宽6*6mm深。
2）如要看图例请看设计标准图纸。
8、转角书柜结构知识
1）转角书柜由七个单独的书柜组成，脚线为70mm（H），下面侧板深度450mm，上面侧板深度300mm，板件厚度都为18mm。背板包槽15mm，槽宽6*6mm深。
2）请看转角书柜结构图纸：

转角书柜结构图

枫叶情

柜的设计标准
  衣柜的设计标准分为以下几类：
一、直型柜体设计标准：
1、柜体单元柜设计标准宽度（W）：
（1）330mm （2）480mm （3）580mm （4）800mm  （5）801—1200mm为可变宽度（注:尺寸包括一块18mm的侧板）。
2、柜体设计标准深度（D）：
（1）带推拉门衣柜为600mm，650mm   （2）不带推拉门柜为490mm ，550mm
3、柜体设计标准高度（H）：
（1）1800mm（2）1950mm，（3）2100mm，（4）2250mm，（5）2400mm
（6）以上设计标准高度均可加顶柜
4、柜体的组合形式：
   （1）“一”字形     （2）“L”形    （3）“U”形
      请看图例：

柜体组合形式

另外经过对终端客户实际需求的了解以及更好的配合商场运作，在原有的衣柜主体柜的高度标准中增加2150mm的标准高度，增加2150mm标准高度的原由和使用范围作如下说明：
1、增加2150mm高度标准的原由：
   1）客户要求门后上方加吊柜，与带顶柜的衣柜上方平齐。
   2）一般门的高度是2000mm(H)，有部分门的包线（门套）宽度是100mm，另外加上边缘不齐，实际可装尺寸为2110 mm或2120 mm左右，为规范级差，定为2150mm高度标准；
   3）如果门的包线（门套）不是100mm（一般是60mm或70mm），则不需使用2150mm标准高度，用常规的2100mm标准高度即可。
2、2150mm高度标准使用范围：
   客户要求做2150mm标准高度的主体柜加顶柜，其前提条件必须是房间门后上方有吊柜的情况下才能使用，如单独做2150mm高的主体柜，或加顶柜，算非标。
3、此标准柜体结构同2100mm的层板位置一样，仅将顶板向上移动50mm，如果改动结构则算非标。
